Cruis. Стенд для испытания и проверки форсунок системы Common-Rail
Арт. 42679
Характеристики
| Объем бака | 30 dм3 |
| Скорость вращения | 0-1500 min-1 |
| Вес | 370 кг |
| Размеры в упаковке | 1200 х 1780 х 800 |
| Мощность электродвигателя | 4 kW / *5,5 kW |
2 246 400 ₽
В наличии
Доступно в кредит и лизинг
Сроком от 3 до 36 месяцев
Сроком от 3 до 36 месяцев
- Для оформления товаров в «Кредит», вам необходимо создать заказ как физическое лицо;
- Для оформления товаров в «Лизинг», вам необходимо создать заказ как юридическое лицо (для ООО и ИП)
Справочная информация
Описание
Оборудование CRUIS позволяет выполнять процедуры, связанные с проверкой форсунок системы Common-Rail таких производителей как Bosch, Denso, Delphi, VDO (Siemens), Cummins, AZPI, а также насос-форсунок HEUI Caterpillar.
Программное обеспечение позволяет производить кодирование форсунок BOSCH isa / ima cod, Delphi C2i / C3i / C4i*, Denso, VDO Siemens.
Рабочее давление стенда до 2400 Бар.
Оборудование производится со следующими характеристиками основного привода:
- CRUIS 4 кВт 380 В,
- CRUIS 5,5 кВт 380 В,
- CRUIS 4 кВт 220 В
*кодирование Delphi C4i в комплектации стенда CRUIS 5,5 кВт 380 В
При установке дополнительного оснащения, программа CASCADE позволяет производить проверку насос-форсунок HEUI.
Оборудование имеет низкий уровень шума.
При запуске насоса высокого давления обеспечивается его плавная раскрутка за счет применения в оборудование частотного преобразователя фирмы Schneider
Конструкция оборудование проверки CR и его элементы удовлетворяют требованиям международных норм с точки зрения статических и динамических параметров стандартов ISO 4008/1 и ISO 4008/2.
В качестве рабочей жидкости в оборудование используется тестовая жидкость стандарта ISO 4113. Источником высокого давления является топливный насос высокого давления (ТНВД), который имеет привод от асинхронного двигателя 4 кВт, 1500 об/мин. В качестве подкачивающего насоса используется шестеренчатый насос, интегрированный в корпус ТНВД и имеющий тот же привод.
Для кодирования форсунок Delphi применяется устройство, позволяющее создавать разрежение в магистрали обратного слива форсунки. В комплект устройства создающего разрежение входит шестеренчатый насос, трубка вентури и электродвигатель. Устройство устанавливается в нижней части оборудование рядом с холодильным агрегатом. Также в рабочей (испытательной) зоне справа вверху устанавливается манометр измеряющий разрежение с электроклапаном обеспечивающим доступ разрежения к форсунке. При этом разрежение регулируется краном-дросселем установленным под монитором слева. При кодировании форсунок Delphi в оборудование CRUIS применяется датчик определяющий время начала впрыска.
Для термостабилизации тестовой жидкости в баке применяются:
- два радиатора с принудительным воздушным охлаждением для линии обратного слива из ТНВД и линии обратного слива из накопителя давления (рейла).
- независимый холодильный агрегат с воздушным теплообменником.
- трубчатый электронагреватель мощностью 1000 Вт
Рабочее давление до 1800 бар. Есть возможность увеличения рабочего давления до 2400 бар.
Оборудование имеет электронную систему измерения с возможностью проверки одной форсунки.
Программа с тест-планами входит в комплект поставки. Обновления ПО, включающие новые тест-планы выходят два раза в год и предоставляются бесплатно.
Особенности и характеристика оборудования :
- проверка 1й форсунки с одновременным измерением «подачи» и «обратки» в двух независимых измерительных модулях
- электронная система измерения
- частота подачи импульсов открытия форсунки (60 – 1500 мин-1);
- длительность импульса открытия форсунки (100 – 3000 мкс);
- температурный контроль тестовой жидкости в диапазоне 0-100±1 град.С
- регулирование давления тестовой жидкости в диапазоне:0 – 2400 bar с возможностью увеличения давления до 2400 bar
- электронное измерение давления в аккумуляторе давления топлива в диапазоне: 0 – 2400 bar
- контроль температуры тестовой жидкости на форсунке
- защитное стекло из поликарбоната (h=10мм)
- габариты: ширина 1040,высота 1700,глубина 560 мм
| № | Наименование | Кол-во |
|---|---|---|
| 1 | *ПК встроенный с клавиатурой и монитором | 1 к-т |
| 2 | *ПО по управлению стендом | 1 к-т |
| 3 | *DL-CR50120 Клапан подбора для кодирования Delphi форсунок | 1 шт |
| 4 | **DL-24CRM Набор штуцеров для обратного слива форсунок CR | 1 шт |
| 5 | **DL-CR50136 Клапан подпора обратки для проверки электромагнитных форсунок BOSCH на стенде | 1 шт |
| 6 | **D-0986612922 Клапан подпора обратки для пьезофорсунок BOSCH | 1 шт |
| 7 | **DL-CR50013 Универсальный адаптер для грузовых форсунок CR | 1 к-т |
| 8 | **DL-CR50140 Универсальный адаптер для грузовых форсунок CR Denso, включая Volvo 21952974 | 1 к-т |
| 9 | **DL-UNF20420L Комплект фильтров отстойников для проверки форсунок на стенде TriumF | 1 к-т |
| 10 | **DL-UNI01792 Комплект рожково-накидных ключей для стенда TriumF | 1 к-т |
| 11 | **DL-HEUI0037 Оснастка для проверки насос-форсунок HEUI | 1 к-т |
| 12 | Разрезные втулки фиксации форсунок диаметром *17; 18,9; 19,2; 21; 21,4. | 1 к-т |
| 13 | «Стакан»-насадка на распылитель форсунки Ø 9 мм | 1 шт |
| 14 | Кабель для подключения регуляторов давления | 1 шт |
| 15 | Кабель для подключения датчика давления | 2 шт |
| 16 | Кабель для форсунок универсальный | 1 шт |
| 17 | Кабель для форсунок VDO Siemens Piezo | 1 шт |
| 18 | Кабель для форсунок Delphi «тип 1» | 1 шт |
| 19 | Кабель для форсунок Delphi «тип 2» | 1 шт |
| 20 | Кабель для форсунок BOSCH «тип 1» | 1 шт |
| 21 | Кабель для форсунок BOSCH «тип 2» | 1 шт |
| 22 | Кабель для грузовых форсунок «тип 1» («вилка») | 1 шт |
| 23 | Кабель для грузовых форсунок «тип 2» | 1 шт |
| 24 | ТВД для форсунок М14хМ14х400 мм | 1 шт |
| 25 | DL-UNI50083 Переходник М14хМ12 мм | 1 шт |
| 26 | Набор переходников для обратного слива форсунок | 1 к-т |
| 27 | Набор штуцеров для обратного слива форсунок Denso | 4 шт |
| 28 | Ключ для открытия дверок стенда | 4 шт |
| 29 | Ножка для стенда | 4 шт |
Технические данные:
| Кол-во одновременно проверяемых форсунок | 1 |
| Питание клапанов в измерительном блоке форсунок | 24 В |
| Частота подачи импульсов открытия форсунки | 60 – 1500 мин-1 |
| Длительность импульса открытия форсунки | 100 – 3000 мкс |
| Контроль температуры ТЖ в баке в диапазоне | 0-100±1 град.С |
| Контроль темпер. ТЖ для проверки форсунки | + |
| Электронное измерение давления ТЖ в Rail в диапазоне | 0 – 2400±5bar |
| Регулирование давления ТЖ в диапазоне | 0 – 2400±5bar |
| Количество измер. датчиков в МБ форсунок | 2 |
| Скорость измерения мерного блока форсунок | 0,01 л/мин-0,5 л/мин |
| Погрешность измерения (легковые авто) 0,15 мм3 -85 мм3 | не более 1% |
| Погрешность измерения (грузовые авто) 0,15 мм3 — 400 мм3 | не более 1,5% |
| Разрешающая способность МБ форсунок | ~ 0,1 мм3 /1 цикл (впрыск) |
| Мощность компрессора охладителя | 800 Вт |
| Максимальная сила тока | 23 A |
| Мощность нагревателя калибровочного масла | 1000 W |
| Защитное стекло | поликарбонат 10 мм |
Характеристики
| Объем бака | 30 dм3 |
| Скорость вращения | 0-1500 min-1 |
| Вес | 370 кг |
| Размеры в упаковке | 1200 х 1780 х 800 |
| Мощность электродвигателя | 4 kW / *5,5 kW |
| Размеры агрегата, мм | 1020 х 1610 х 520 |
| Электропитание | 3x400V/230V~ 50 Hz |

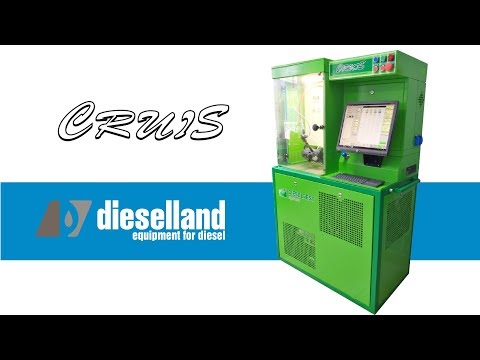

Видео
